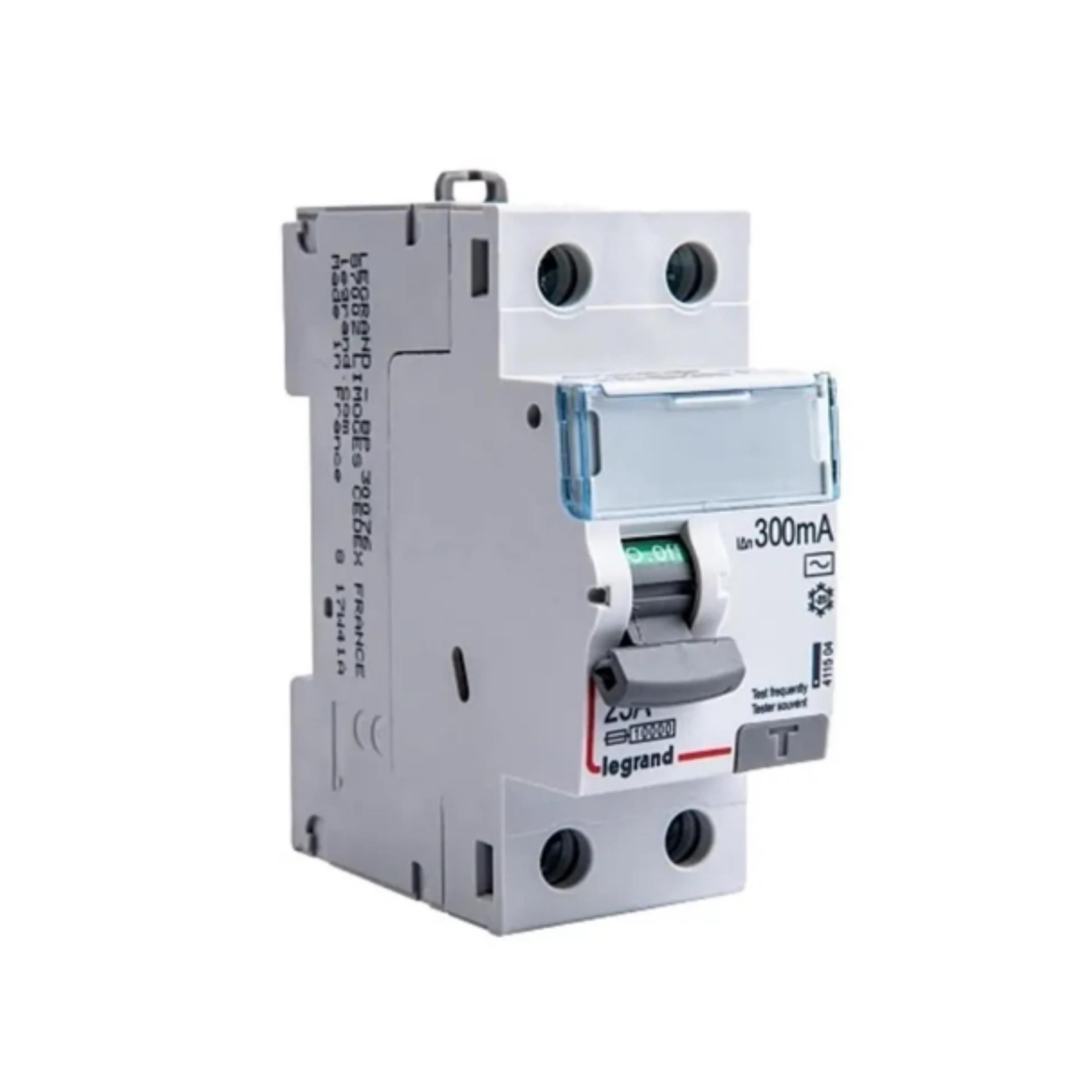

Legrand 403187 XC3 2X40A 300mA AC Tip Kaçak Akım Koruma Anahtarı
LEGRAND 403187 XC3 2X40A 300mA AC Tip Kaçak Akım Koruma Anahtarı – Teknik Bilgiler
Temel Özellikleri
- Marka: LEGRAND
- Model: XC3 Serisi, Ürün Kodu 403187
- Kutup Sayısı: 2 kutuplu (1 Faz + 1 Nötr)
- Nominal Akım: 40 Amper
- Koruma Akımı: 300 miliamper (300 mA)
- Tip: AC Tipi (yalnızca alternatif akımlarda çalışır, frekans ~50 Hz)
- Gerilim: 230V / uygun pano sistemine montajlı kullanım
Tasarım ve Yapısı
LEGRAND XC3 403187 kaçak akım koruma anahtarı, dayanıklı plastik gövde ve CE / TSE uyumlu komponentler içerir. Modüler yapıdadır, MCCB ya da benzer şalt pano sistemlerine uyum sağlar. Üzerinde giriş-çıkış terminalleri açıkça işaretlenmiştir; bağlantı hataları azaltılmıştır. Fiziksel ölçüleri (yükseklik / genişlik) panonuzdaki modül alanına uygun şekilde tasarlanmıştır.
Kullanım Alanları ve Uygulama
Hedef Tesisatlar
LEGRAND 403187 kaçak akım koruma anahtarı, apartman sayaç altı panolarında, ışık devrelerinde, ortak alan tesisatlarında veya benzeri yüksek akım gerektiren uygulamalarda kullanılmak üzere uygundur. 40A değeri, orta kapasitedeki ana hatlarda ya da bazı cihaz devrelerinde yeterli cevap verebilir.
Koruma Seviyesi
300 mA koruma akımı sayesinde, büyük kaçak akımlar (örneğin pano içi izolasyon kaçakları, büyük cihazların metal gövdesine temas gibi) durumlarında devreyi hızlıca keser. Bu, küçük kaçakları değil daha büyük riskleri hedefler. Eğer insan teması riski ön plandaysa (örneğin banyo, mutfak gibi ortamlarda), daha düşük değerli kaçak akım anahtarları (örneğin 30 mA) tercih edilmelidir.
Avantajları ve Önemli Farklılıklar
LEGRAND XC3 Serisinin Gücü
XC3 serisi, LEGRAND’ın Gebze fabrikasında üretilmektedir ve hem AC tip kaçak akım koruma anahtarları hem de A tipi (AC+DC kaçak akım) modeller içerir. 25 A - 63 A arası akım değerlerinde modeller mevcuttur.
Yangın Koruması ve Elektriksel Güvenlik
LEGRAND 403187 AC Tip 2X40A 300mA kaçak akım anahtarı, izolasyon bozulmaları veya harici temas sonucu oluşabilecek tehlikeli kaçak yollarını kontrol altına alarak yangın riskini azaltır. Elektrik sistemindeki kaçak akımın toprak ya da başka bir yolla kaçması durumunda devreyi otomatik olarak keser.
Montaj ve Bakım Bilgileri
Montaj
- Pano içerisindeki ana hattın kesilmiş olduğundan emin olun; enerji verildikten sonra montaj yapılmaz.
- Faz ve nötr bağlantıları doğru uca bağlanmalıdır; ters bağlantı kaçak akım algısını etkileyebilir.
- Kutuplar arasındaki boşluk ve pano içindeki alan, cihazın yanma ya da aşırı ısınmaya maruz kalmaması için uygun boşluk bırakılmalıdır.
- LEGRAND XC3 403187 gibi cihazların elektrik panosuna sabit monte edilmesi ve titreşim / neme karşı korunması önerilir.
Bakım ve Kontroller
Zaman zaman test düğmesi ile kaçak akım anahtarının çalışıp çalışmadığını kontrol edin. Paslanma ya da gevşek bağlantılar varsa müdahale edin. Devre kartı ya da kontaktör bağlantıları zamanla oksitlenebilir; bu durumda temizlik ve gerekirse parça yenilenmeli.
Dikkat Edilmesi Gereken Hususlar
- 300 mA değeri, kullanıcıya elektrik çarpmasından ziyade tesisat güvenliği ve yangın riskine odaklıdır; insan güvenliği için 30 mA sınıfı alternatifleri değerlendiriniz.
- Nominal akım sınırını aşmayın; sürekli 40A altındaki yüklerle kullanın.
- AC tip sınıfı; DC kaçak akımları algılamaz.
- Garanti koşulları ve üretici belgeleri LEGRAND tarafından sağlanmalıdır.
